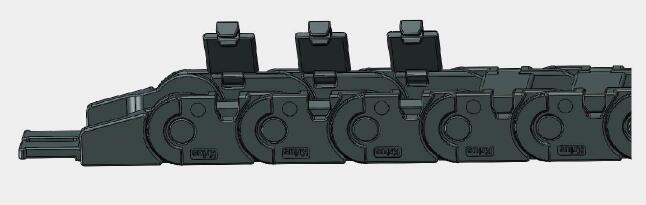

輕便型尼龍拖鏈
更新：2017-6-8 20:37:41點擊：
- 產品品牌
- 產品型號
產品介紹
產品型號構成說明：
數量（Quantity）
拖鏈長度（length of cable chains）
彎曲半徑（bending radius）
內寬（inner width）
兩端接頭（on both brackets）
型號（Type）
產品參數：
1.拖鏈型號：15-II 總長L=L1+28*2
2.拖鏈內高：內高15*內寬W 外高19.5*外寬W+11
3.拖鏈長度：L1=節距*節數，不含接頭，節距25
4.拖鏈材質：尼龍
產品特點：
-輕便
-整體式接頭
-耐腐蝕&耐摩擦
-可提供預裝配形式
-帶有去應力梳狀片
-可實現內外連接
產品型號表：
|
型號 Type |
彎曲半徑 （Bending radius） |
內高 （inner height） |
內寬 （inner width） |
外高 （outer height） |
外寬 （outer width） |
重量 （weight） |
| 1515 | 15(0.59) | 15.2 | 19.5(0.77) | 26.2 | 0.30 | |
| 1520 | 20.2 | 31.2 | 0.31 | |||
| 1530 | 30.2 | 41.2 | 0.35 | |||
| 1540 | 40.2 | 51.2 | 0.41 | |||
| 1550 | 50.2 | 61.2 | 0.44 |

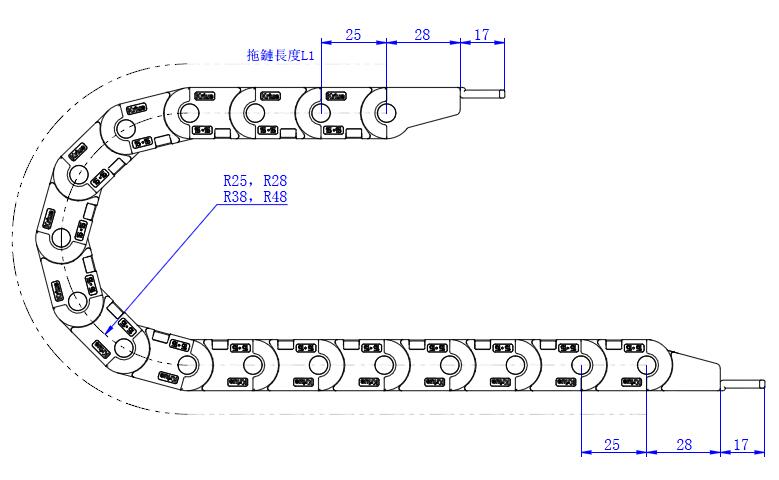

輕便型尼龍拖鏈圖紙：
尼龍拖鏈矢量文檔下載： http://www.t6x3.com/images/image/029ae880.pdf
