拖鏈彎曲半徑的計算方法
2017-5-5 23:32:50點擊：

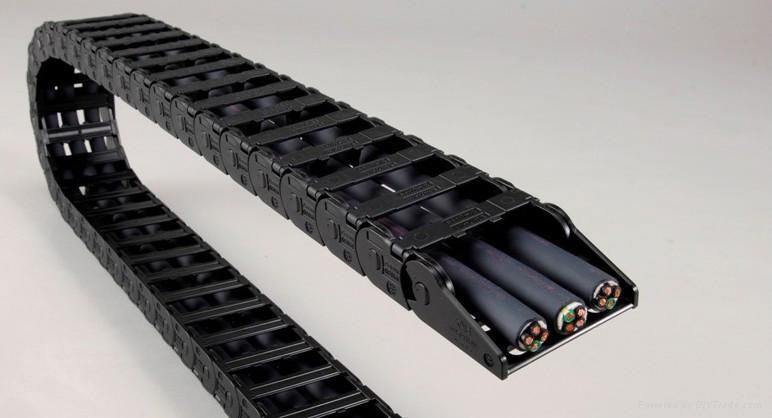

拖鏈常用于保護運動中的電線電纜，它屬于機床附件的一種類型，作為高柔性、耐彎曲的連接和控制設備，在中、高、常規機械應力下連續彎曲頻繁移動次數可超過五百余萬次，拖鏈的彎曲半徑設計較為嚴格，因為彎曲半徑的達標與否對拖鏈的使用穩定性及壽命有最直接的影響，在產品訂購當中，采購員也需要對拖鏈的長度、寬度、內高、內寬、彎曲半徑等規格參數有專業的了解，選型錯誤將會影響到整套設備的運行。那么拖鏈的彎曲半徑該如何計算呢？
一、怎樣測量拖鏈的彎曲半徑？

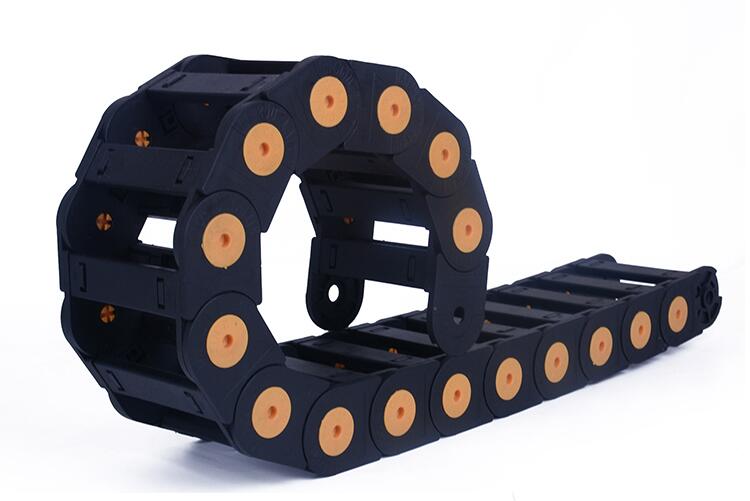

將拖鏈彎曲折疊，找到垂直的最高和最低點，測量兩個節點的距離，拖鏈的彎曲半徑就等于測量直徑的一半。
二、怎樣計算拖鏈的彎曲半徑？
在計算之初，我們需要知道以下幾個字符的意義：L表示拖鏈全長，L1表示拖鏈行程，R表示拖鏈彎曲半徑
常規拖鏈長度的計算公式如下：L=4XR（彎曲半徑）+L1/2，四舍五入取整數。
L=πR＋0.5R+L1/2，（此計算方式適合較低位置安裝）
拖鏈彎曲總高度=彎曲半徑*2+拖鏈鏈板高度

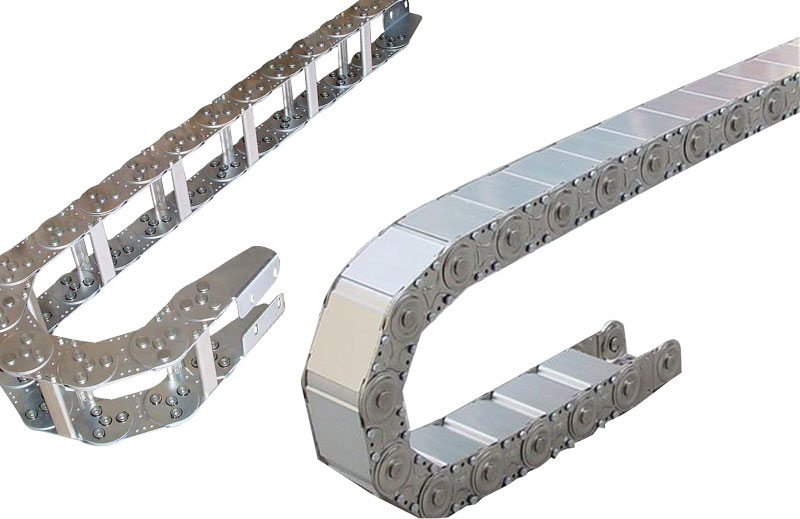

鋼制拖鏈的彎曲半徑計算公式： 拖鏈彎曲半徑=（彎曲后拖鏈總高度-拖鏈厚度）/2，拖鏈彎曲半徑越大其彎曲總高度就越高。
三、選擇彎曲半徑的注意事項
正確選擇彎曲半徑還需要根據實際的高度空間限制，彎曲半徑要小于設備空置的空間高度，另外彎曲半徑還應達到電纜最大直徑的10倍。選擇范圍在75-650mm，行程小選擇彎曲半徑較小的拖鏈。
